Blueline Regulator

Unsiversell einsetzbar! Lautstärke-Regelung von Bass und Akkord für jedes Midisystem und jedes Soundmodul

Mit dem Blueline Regulator können Sie mit jedem Midisystem und jedem Soundmodul die Lautstärken von Bass und Akkord getrennt nach Wunsch regeln.

​

Der Regulator wird einfach zwischen Midi und Soundmodul geschaltet.

Er wertet die erhaltenen Volume-Werte der Midisignale von Bass (Kanal 3 und 4) und der Akkorde (Kanal 2 und 12) aus. Mittels Potentiometer können diese Volume-Werte dann prozentual nach oben (bis 127) oder nach unten (bis 0) verändert werden.

​

5VDC           Midi IN       Midi OUT

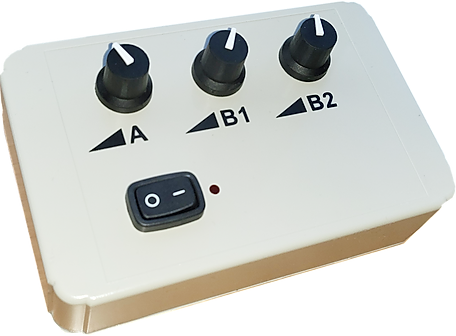

A (Akkord)  = Midi Kanal 2 (und/oder 12)

B1 (Bass 1) = Midi Kanal 3

B2 (Bass 2) = Midi Kanal 4

​

Bei einem älteren 3-Kanal-Midi werden nur die 2 Regler für Akkorde (A; Kanal 2) und B1 (Kanal 3) verwendet.

Mehrkanal-Midi-Systeme können alle 3 Regler verwenden. Wichtig ist, dass die Kanal-Zuordnung vom verwendeten Midisystem zum Regulator übereinstimmt. In der Regel sollte dies jedoch passen.

​

​

​

Hinweis:

Regler A (Akkorde) regelt die Lautstärken von den Kanälen 2 und 12.

Kanal 12 ist bei unserem Blueline Midi der Sample-Kanal, auf dem eine Rhythmusgitarre gelegt wird.

Bei anderen Midisystemen weicht der Sample-Kanal möglicherweise ab und liegt beispielsweise auf 11.

Sollte das der Fall sein, müssten Sie den Sample-Kanal Ihres Midisystems auf 11 umstellen, um auch dessen Lautstärke regeln zu können.

​

​
